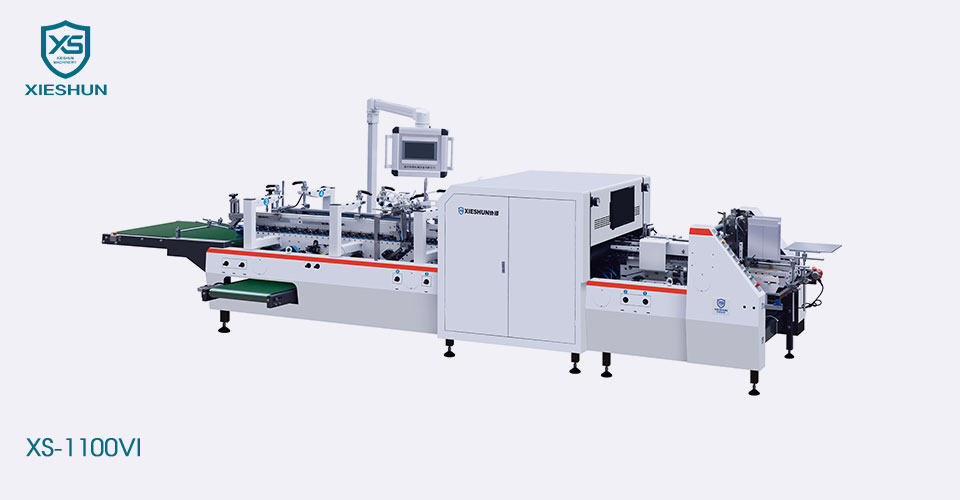

XIESHUN-toimittaja Offline Visual Inspection XS-1100VI suorittaa kattavan tarkastuksen erilaisista tulostusvirheistä (kuten puuttuvat tulostusvirheet, mustepisteet), värivaihtelut, kohdistusvirheet, stanssausvirheitä, kohokuviointivirheitä jne. eri tyyppisissä korttilaatikoissa. laatikon kokoamisprosessin aikana.
Tässä offline-AOI-tarkastuskoneessa on dynaamiset tunnistustarkkuuden säätöominaisuudet, jotka mahdollistavat tarkan tarkastustarkkuuden kalibroinnin eri vyöhykkeillä testausprosessin aikana. Näin varmistetaan, että tuotannon tehokkuus säilyy ennallaan, mikä estää epätarkkojen tarkastusten mahdolliset negatiiviset vaikutukset.
Lisäksi AOI Inspection -järjestelmä sisältää alueellisen oppimiskyvyn, jonka avulla se voi oppia paikallisilta alueilta tarkastusten aikana ja estää epäjohdonmukaisesta tulostuslaadusta ei-kriittisillä vyöhykkeillä aiheutuvat hukkaongelmat.
Lisäksi järjestelmässä on havaittujen tietojen automaattinen tallennus ja luokittelu, mikä helpottaa historiallisten tietojen hakemista ja tilastollista analysointia.
| Nettopaino: | noin 2500 kg |
| Kokonaiskoko: | 7000*1500*1700mm (XS-650VI) 7000*1700*1700mm (850VI) 7000*1950*1700mm (XS-1100VI) |
| Virtalähde: | 17 kW |
| Ilmankulutus: | 6 Pa |
☞ Tunnista kattavasti pahvilaatikoiden erilaiset viat (puuttuva tulostusjälki, mustetäplät), värierot, päällepainatukset, stanssauspoikkeamat, kohokuviointipoikkeamat jne. liimauksen aikana.
☞ Järjestelmän tehtävänä on dynaamisesti säätää tarkastustarkkuutta, mikä on kätevää hienosäätää eri alueiden tarkastustarkkuutta tarkastusprosessin aikana, jotta tuotannon tehokkuus ei vaikuta.
☞ Järjestelmällä on alueellisen oppimisen tehtävä. Tarkastusprosessin aikana se voi keskittyä paikallisiin alueisiin oppiakseen välttämään epävakaan tulostuslaadun aiheuttamaa jäteongelmaa ei-avainalueilla.
☞ Järjestelmän tehtävänä on automaattisesti tallentaa ja luokitella tarkastustiedot kätevää historiallista kyselyä ja tilastoja varten.
Laitteiden suorituskykyindikaattorit
| Projekti | Indikaattori |
| Normaali tulostusaseman kuvantarkkuus: | 0,11 mm × 0,125 mm |
| Kohokuviointiaseman kuvantarkkuus: | 0,05 mm × 0,125 mm |
| Kooditarkastusasema: | Vähintään 18 mm:n viivakoodi voidaan havaita |
| Suurin tunnistuksen koko: | 500mm × 420mm |
| Tunnistuksen vähimmäiskoko: | 90mm × 90mm |
| Pienin paikka: | 0,08 mm2 |
| Väriero: | △E ≧ 3 |
| Tunnistusnopeus: | 220m/min |
Laitteiden toiminnot
| Projekti | Toiminto |
| Vian havaitseminen | Puuttuva tuloste, likaiset kohdat jne.: Pienin tunnistusalue edessä: ≧0,08 mm2 Päällystys, optinen öljy, koverat ja kuperat viat: Pinta-ala ≧2mm2 Kuumaleimausvirheen vähimmäistunnistusalue: ≧0,08mm2 Overprint poikkeaman tunnistus: ≧0.1mm Leikkauspoikkeaman tunnistus: ≧0,1 mm Viivakoodiviat: Lukeminen: virhekoodi, kaksoiskoodi Merkkien tunnistus: väärä sana, puuttuva sana, joka vastaa viivakoodia Ulkonäön tunnistus: tahrat, katkoviivat, vääristyneet viivakoodit, viivakoodin mustan viivan viat Paikallinen värieron tunnistus △E ≧ 3 Elab |
| Vian luokitus | Viantunnistusstandardi säädetään saumattomasti. Jokaiselle vialle viantunnistusstandardi voidaan asettaa manuaalisesti vetämällä vierityspalkkia. |
| Helppo mallinnus | Yhden tuotteen vaihdon mallinnusaika on 3-5 minuuttia; Ohjatun mallinnusjärjestelmän avulla voit jakaa koko mallinnusprosessin useisiin toisiinsa liittyviin vaiheisiin ohjaten käyttäjiä toteuttamaan mallinnusoperaatioita vaihe vaiheelta |
| Vika näyttö | Reaaliaikainen näyttö tarkastettujen tuotteiden virhekuvista, vikojen esiintymispaikoista ja vian mittakaavatiedot |
|
Syöttölaite Itsenäinen servomoottori käyttää säädettävää syöttönopeutta. Adjustable vibratory motors. Sivupaneelien leveys on säädettävissä hienovaraisesti. |
|
Tasaus Itsenäinen osa, jossa on vertaansa vailla oleva alakannatin, joka ohjaa laatikon samansuuntaiseen kaiteeseen, mikä mahdollistaa täydellisen aihion kohdistuksen. |
|
Online-tarkastusmoduuli Nopea kuvankäsittely tietokonetyöasema. Visuaalisen tarkastuksen ohjelmistojärjestelmä: Erikoistunut visuaalisen tarkastuksen ohjelmisto PrintingPlus (versio V5.0) Yleinen viantunnistusohjelmistomoduuli (versio V1.0) Nopea visuaalinen kuvantamisyksikkö, jossa on Japanista tuodut optiset linssit ja Kanadan erityiset tulostuksen tarkastuskaapit. |
|
Vikalaatikoiden keräysosasto • Ylä- ja alahihnoja käyttävät monikiilahihnavoimansiirtojärjestelmä, jotta vältytään naarmuilta kuljetuksen aikana. • Pneumaattinen irrotuslaite minimoi laatikoiden naarmut. • Kaksikaistainen keräysjärjestelmä pyynnöstä. |
|
Toimitusosio Automaattinen ja manuaalinen nopeuden säätö yhdessä valokennon kanssa. Käsitelty materiaali |
| Malli | XS-1100VI | |
|
A | 170-1100 mm |
| B | 100-900mm | |
| E | 70-540mm | |
|
A | 170-1050 mm |
| B | 170-900mm | |
| E | 80-540mm |
