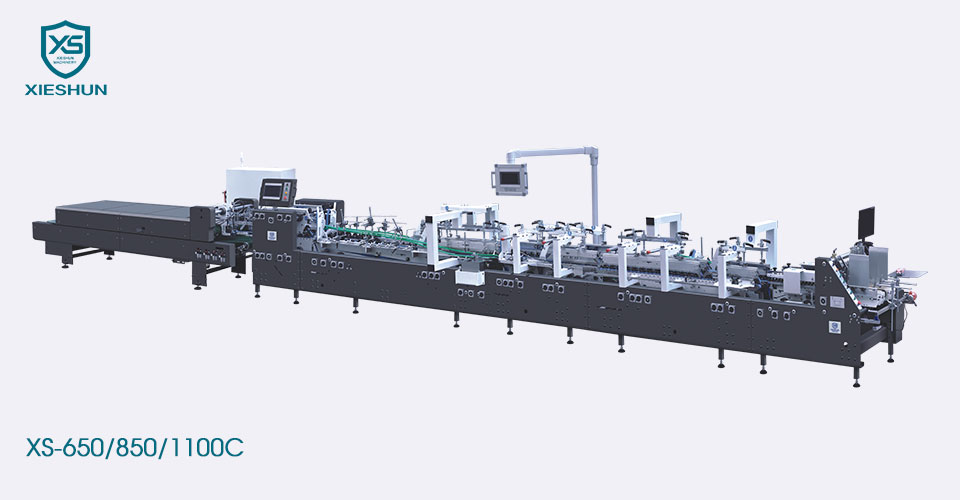

XIESHUN XS-650/850/1100C 4/6 Corner Automaattinen High Speed Folder Gluer suunnittelu pienille ja keskikokoisille laatikoille kuten lääke- tai kosmetiikkateollisuudelle. Se on joustava ja helppokäyttöinen suoraviivainen laatikko, törmäyslukkolaatikko, kaksoiseinämäinen laatikko ja 4/6 kulmalaatikko, pahvi 800 gsm asti ja mikro-uurrettu laatikkoura N/E ja huilu F.
| Malli | XS-650 C | XS-850 C | XS-1100 C |
|---|---|---|---|
| Sopiva materiaali | 200-800g/㎡pahvi ja N/F&E flute aaltopahvi | ||
| Nopeusalue | 0-400m/min | ||
| Syöttönopeus | 30m/min | ||
| Aihion enimmäisleveys | 650mm | 850mm | 1100mm |
| Mitat (L) | 14000mm | 15300mm | 15800mm |
| Mitat (L*K) | 1400mm × 1900mm | 1600mm × 1900mm | 1850mm × 1900mm |
| Mekaaninen paino | 6T | 8T | 9T |
| Mekaaninen voima | 18,6 kW | 23kw | 23kw |
| Paineilma | 6 bar | ||
| Ilmakompressorin kapasiteetti | 10㎡/h | ||
| Ilmasäiliön tilavuus | 60L | ||
| Malli |
|
XS-650 C | XS-850 C | XS-1100 C |
|---|---|---|---|---|
|
A | 130-650mm | 160-850mm | 170-1100 mm |
| B | 100-600mm | 100-900mm | 100-900mm | |
| E | 60-320mm | 70-420mm | 70-540mm | |
|
A | 146-600 mm | 170-800mm | 170-1050 mm |
| B | 100-600mm | 170-900mm | 170-900mm | |
| E | 60-320mm | 80-420mm | 80-540mm | |
|
A | 150-600mm | 160-800mm | 160-1050 mm |
| B | 160-600mm | 160-800mm | 160-800mm | |
| H | 25-120mm | 25-120mm | 25-120mm | |
|
A | 270-550 mm | 270-700mm | 330-1020 mm |
| B | 160-450 mm | 160-450 mm | 160-450 mm | |
| H | 25-120mm | 25-120mm | 25-120mm | |
|
A | 270-550 mm | 270-700mm | 330-1020 mm |
| B | 160-450 mm | 160-800mm | 160-800mm | |
| H | 25-120mm | 25-120mm | 25-120mm |
|
Syöttölaite ◆Vasen ja oikea sivulevy voidaan nostaa käytön helpottamiseksi. ◆Paperinsyöttöyksikön paperinsyöttöhihnaa voidaan säätää itsenäisesti tasaisen ja vakaan paperinsyötön varmistamiseksi. ◆Servomoottori, itsenäinen nopeudensäätö tasaisen paperivälin varmistamiseksi. ◆Paperinsyöttöimulaite (valinnainen). |
|
Tasaus ◆Paperinsyöttöosaston lähettämä pahvi korjataan ja ohjataan korjausosaston toimesta, jotta pahvi kulkee suorassa linjassa. ◆Korjausosaston ylempi painekäyttö on säädettävissä ylös ja alas mukautumaan eri pahvipaksuuksiin ja takaamaan vakavuuden. |
|
Esitaitettava osa ◆Segmentoituja vasen ja oikea ylävyölevy voidaan säätää tuotevaatimusten mukaan, mikä on nopeaa ja tehokasta. ◆Sillä voidaan tehokkaasti viimeistellä 180 asteen esitaitto linjalla 1 ja 135 astetta esitaitto 3. rivillä optimoidakseen lopullisen muotoiluvaikutuksen. |
|
Lukitse pohja 3 ryhmää kuljetinhihnarakennetta, segmentoitu ylempi hihnalevytoiminto, voi tehokkaasti voittaa ongelmat erikoismuotoisten laatikkotuotteiden tuotannossa. Keskimmäinen ylempi hihnalevy on irrotettava, ja se voidaan purkaa ja korjata tuotevaatimusten mukaan. |
|
Four & Six Corner Device 4 & 6 Corner Device ◆Älykkään servomoottorin käyttämä ja ohjaama elektroninen taittokoukku on asennettu kahdelle itsenäisesti ohjattavalle servoakselille ohjaamaan tarkasti kaikkien laatikon läppien taittoa. ◆Se voi tuottaa neljä ja kuusi kulmalaatikkoa ja muita erilaisia. ◆Ihmisen ja koneen käyttöliittymä on älykkäästi asetettu, helppokäyttöinen, intuitiivinen ja helposti ymmärrettävä.
|
|
Alempi liimausyksikkö ◆Mekaaniset vasen ja oikea alempi liimasylinteri, erillisellä liimapyörällä ja liimasylinterillä, suuri nopeus ilman liiman heittämistä, helppo puhdistaa ja huoltaa. ◆Liimapyörä on 5 mm leveä ja se voidaan vaihtaa tuotteen mukaan. |
|
Taitettava osa ◆ 3-levyinen voimansiirtohihnalevyrakenne, keskilevy voidaan purkaa itsenäisesti, mikä on kätevä pienen laatikon muodostamiseen. ◆Vasemman ja oikean ulomman taittohihnan nopeutta voidaan hienosäätää erikseen muovaustarkkuuden varmistamiseksi. |
|
Siirto-osio ◆Erillinen moottori erillisellä taajuuden muunnolla. ◆Ylemmän ja alemman vyön pidennyksen säätö on yksinkertainen ja helppokäyttöinen. ◆Varustettu nopealla elektronisella potkulaskimella. |
|
Ohjauspaneeli ◆10 tuuman suuri näyttö, helppo ja intuitiivinen käyttö. ◆Useita kieliä saatavilla. ◆Muistitoiminto ja kaukosäädin (valinnainen). |
|
Kuljetin ◆Automaattitilassa laatikon etäisyys asetetaan, hihnan nopeus ja isäntänopeus ovat suhteellisesti sidoksissa toisiinsa, ja hihna liikkuu, kun valosähkö havaitsee laatikon. ◆Manuaalisessa tilassa hihna liikkuu vakionopeudella, eikä isäntänopeus vaikuta siihen. ◆Paineosa käyttää pneumaattista puristusta, paineensäätö on tarkempi ja tuotteen sidosvaikutus on taattu. |
