XIESHUN korkealaatuisen offline-AOI-tarkastuskoneen tehtävänä on säätää dynaamisesti havaitsemistarkkuutta, mikä helpottaa havaitsemistarkkuuden hienosäätöä eri alueilla havaitsemisprosessin aikana, välttäen vaikutusta tuotannon tehokkuuteen.
AOI Inspection -järjestelmällä on alueellisen oppimisen tehtävä, joka voi oppia paikallisilta alueilta havaitsemisprosessin aikana ja välttää epävakaan tulostuslaadun aiheuttaman jäteongelman ei-avainalueilla.
Järjestelmän tehtävänä on automaattisesti tallentaa ja luokitella havaittuja tietoja, helpottaa tietojen historiallista kyselyä ja tilastointia.
| Nettopaino: | noin 2500 kg |

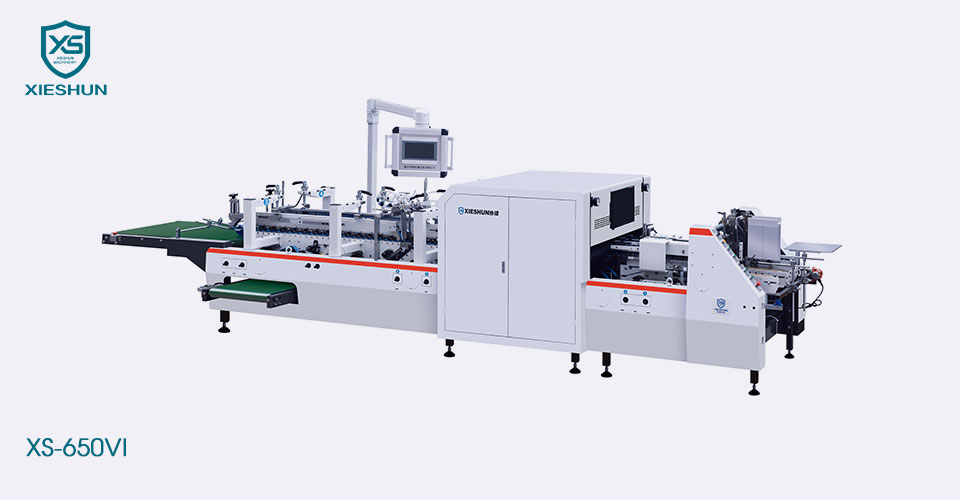

| Kokonaiskoko: | 7000*1500*1700mm (XS-650VI) 7000*1700*1700mm (850VI) 7000*1950*1700mm (XS-1100VI) |
| Virtalähde: | 17 kW |
| Ilmankulutus: | 6 Pa |
☞ Tunnista kattavasti pahvilaatikoiden erilaiset viat (puuttuva tulostusjälki, mustetäplät), värierot, päällepainatukset, stanssauspoikkeamat, kohokuviointipoikkeamat jne. liimauksen aikana.
☞ Järjestelmän tehtävänä on dynaamisesti säätää tarkastustarkkuutta, mikä on kätevää hienosäätää eri alueiden tarkastustarkkuutta tarkastusprosessin aikana, jotta tuotannon tehokkuus ei vaikuta.
☞ Järjestelmällä on alueellisen oppimisen tehtävä. Tarkastusprosessin aikana se voi keskittyä paikallisiin alueisiin oppiakseen välttämään epävakaan tulostuslaadun aiheuttamaa jäteongelmaa ei-avainalueilla.
☞ Järjestelmän tehtävänä on automaattisesti tallentaa ja luokitella tarkastustiedot kätevää historiallista kyselyä ja tilastoja varten.
Laitteiden suorituskykyindikaattorit
| Projekti | Indikaattori |
| Normaali tulostusaseman kuvantarkkuus: | 0,11 mm × 0,125 mm |
| Kohokuviointiaseman kuvantarkkuus: | 0,05 mm × 0,125 mm |
| Kooditarkastusasema: | Vähintään 18 mm:n viivakoodi voidaan havaita |
| Suurin tunnistuksen koko: | 500mm × 420mm |
| Tunnistuksen vähimmäiskoko: | 90mm × 90mm |
| Pienin paikka: | 0,08 mm2 |
| Väriero: | △E ≧ 3 |
| Tunnistusnopeus: | 220m/min |
Laitteiden toiminnot
| Projekti | Toiminto |
| Vian havaitseminen | Puuttuva tuloste, likaiset kohdat jne.: Pienin tunnistusalue edessä: ≧0,08 mm2 Päällystys, optinen öljy, koverat ja kuperat viat: Pinta-ala ≧2mm2 Kuumaleimausvirheen vähimmäistunnistusalue: ≧0,08mm2 Overprint poikkeaman tunnistus: ≧0.1mm Leikkauspoikkeaman tunnistus: ≧0,1 mm Viivakoodiviat: Lukeminen: virhekoodi, kaksoiskoodi Merkkien tunnistus: väärä sana, puuttuva sana, joka vastaa viivakoodia Ulkonäön tunnistus: tahrat, katkenneet viivat, vääristyneet viivakoodit, viivakoodin mustan viivan viat Paikallinen värieron tunnistus △E ≧ 3 Elab |
| Vian luokitus | Viantunnistusstandardi säädetään saumattomasti. Jokaiselle vialle viantunnistusstandardi voidaan asettaa manuaalisesti vetämällä vierityspalkkia. |
| Helppo mallinnus | Yhden tuotteen vaihdon mallinnusaika on 3-5 minuuttia; Ohjatun mallinnusjärjestelmän avulla voit jakaa koko mallinnusprosessin useisiin toisiinsa liittyviin vaiheisiin ohjaten käyttäjiä toteuttamaan mallinnusoperaatioita vaihe vaiheelta |
| Vika näyttö | Reaaliaikainen näyttö tarkastettujen tuotteiden virhekuvista, vikojen esiintymispaikoista ja vian mittakaavatiedot |
|
Syöttölaite Itsenäinen servomoottori käyttää säädettävää syöttönopeutta. Säädettävät tärymoottorit. Sivupaneelien leveys on säädettävissä hienovaraisesti. |
|
Tasaus Itsenäinen osa, jossa on vertaansa vailla oleva alakannatin, joka ohjaa laatikon samansuuntaiseen kaiteeseen, mikä mahdollistaa täydellisen aihion kohdistuksen. |
|
Online-tarkastusmoduuli Nopea kuvankäsittely tietokonetyöasema. Visuaalisen tarkastuksen ohjelmistojärjestelmä: Erikoistunut visuaalisen tarkastuksen ohjelmisto PrintingPlus (versio V5.0) Yleinen viantunnistusohjelmistomoduuli (versio V1.0) Nopea visuaalinen kuvantamisyksikkö, jossa on Japanista tuodut optiset linssit ja Kanadan erityiset tulostuksen tarkastuskaapit. |
|
Vikalaatikoiden keräysosasto • Ylä- ja alahihnoja käyttävät monikiilahihnan voimansiirtojärjestelmä, jotta vältytään naarmuilta kuljetuksen aikana. • Pneumaattinen irrotuslaite minimoi laatikoiden naarmut. • Kaksikaistainen keräysjärjestelmä pyynnöstä. |
|
Toimitusosio Automaattinen ja manuaalinen nopeuden säätö yhdessä valokennon kanssa. Käsitelty materiaali |
| Malli | XS-650VI | |
|
A | 130-650 mm |
| B | 100-600mm | |
| E | 60-320mm | |
|
A | 146-600 mm |
| B | 100-600mm | |
| E | 60-320mm |
